户外LED电子显示屏电流驱动设计原理详解

发布日期:2018-12-04 点击次数:136

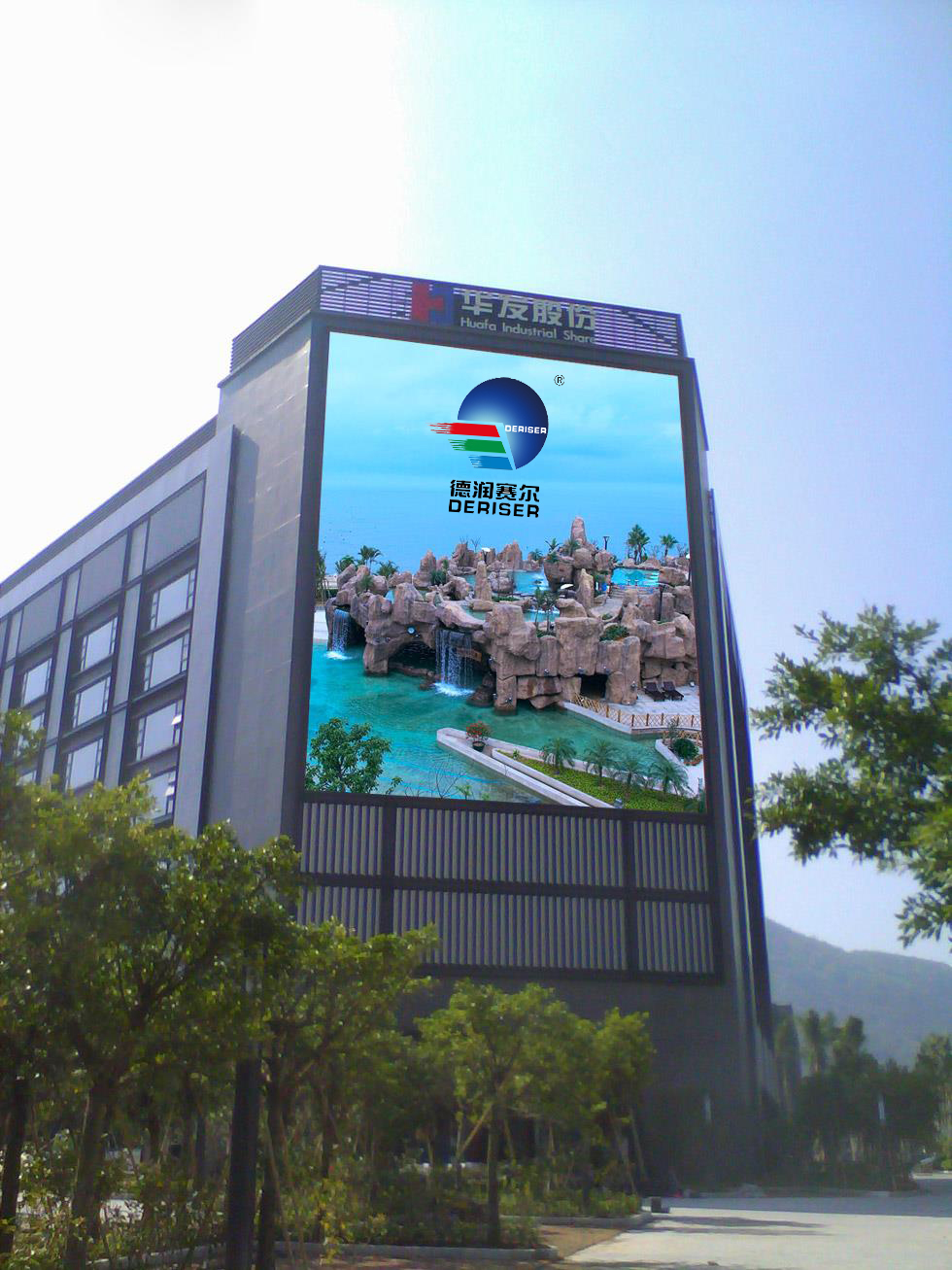

LED电子显示屏作为户外最大的应用产品，是大型娱乐，体育赛事，广场大屏幕等场所不可或缺的产品，从单双色简单的文字展示到今天的高清全彩，显示屏的技术一直都在进步，全球80%的LED电子显示屏皆产自于我国。显示屏的质量保证离不开稳定的电流设计。

16位移位恒流IC的由来：双色屏主要是以显示文字为主，单片机扫描比较方便，由于LED数量的增加，为了节省O/I资源，采用74HC595移位扫描。为了更适合LED的应用在此基础上整合了恒流电流设定功能，增加了电流驱动能力，更符合需求及成本需要又封装出16位器件，被目前全彩屏广泛采用。

电流驱动能力不断降低，早前TLC5940高达120mA单路驱动电流能力，后来TB62726、ST2221、MBI5026电流驱动能力都降低到80-90mA。目前基本上是采用45mA电流驱动能力，比如MBI5024和CYT62726。电流驱动能力降低，主要原因是LED器件发光强度越来越高，为了提升图像质量，静态屏幕设计越来越多采用，对驱动电流能力需求降低。从IC成本角度可以缩减芯片尺寸，从而降低成本，为此设计出25mA静态屏幕驱动芯片CYT62727。

目前全球有80%的LED屏幕采购生产来至中国大陆，普遍采用16通道恒流器件设计，短期内还会继续延续，至少未来5年内不会消失，主要是配套控制技术成熟，产品已经系列化，除非系统控制技术和芯片驱动设计有巨大的飞跃，成本进一步的降低，否则现状不会改变。近年来，不少公司不断推出新架构，都未来得到市场认可。最大的问题是通过控制技术，假如改变LED的颜色一致性。

我国尚有许多技术欠缺的地方，政府对深圳LED显示屏企业的大力支持，让许多室内LED显示屏厂家都积极的投入了技术研发的行列，目前各LED显示屏厂家都申请各自自主研发的专利;我国一些LED芯片在市面上的应用，都表明了我国LED行业的技术在进步且显现欣欣向荣的景象。
